業務内容
“今すぐ役に立つ”、これが弊社の原点です。
弊社はプラスチック射出成形品を専門に製作・納品しております。
簡易金型（試作金型）による製作のため、試作・小ロット生産（1個～10,000個）に特化しております。量産金型（本金型）の約50%と低価格でありながら、寸法精度は±0.02～0.03と量産金型（本金型）とほぼ同等の高品質な成形品を短納期でお納めできます。お客様には成形品で納品する為、金型保管の手間やスペースが不要です。
各社、熾烈な戦いを繰り広げるこの開発環境。いち早く開発していただく為に、ダイスでは他社にない豊富な技術・最新の設備を用いて、40年以上この業界で商品開発のお手伝いをさせてもらっております。「多品種少量対応金型」で短納期・低価格・高品質の時代のニーズに応えます。
製作の加工にあたり、データはもちろん図面での発注も請けたまわっております（2D・3D・DXF・IGES・STP)。また、アルミ・プラスチックの試作モデルもご提供できますのでお問合せください。
ダイスの簡易金型について
「金型で量産したいが費用を抑えたい」、「小ロット（1個～10,000個まで）で量産したい」、「なるべく早く試作品が必要」そういったご要望にダイスはお応えします。
1. 大阪で40年以上の実績。
当社は大阪で金型を用いたプラスチック成形品の製作に40年以上従事しています。長年培ってきたノウハウと職人の技術力で、量産型と変わらない高品質な製品をお届けします。
2. 大幅なコストダウンに貢献します
ダイスは設計・試作・量産を見込んだ加工により、量産品レベルでの仕上げで計上・組み付けチェックが1度で行えます。開発スピードも非常に早く、設計変更の経費削減が行えることはもちろん、独自のアルミ合金材の加工技術により大幅なコストダウンを実現しています。
3. 最新鋭の設備投資に力を入れています。
最新鋭の設備投資にも力を入れており、より精密で複雑な形状の成形品への対応力を追求し続けています。職人の技術力と最新鋭の設備によって、低価格・短納期でありながら、精度の高い成形品をお届けします。
ダイスの簡易金型
| 低価格 | 量産金型のおよそ50% |
|---|---|
| 短納期 | 容易な形状・材質のもので、受注後7～10日 |
| 高品質 | 寸法精度±0.02～0.03 量産金型とほぼ同等 |
| 成形品数量 | １個より受注させて頂きます。 |
加工分類
| プラスチック金型 | 試作金型・少ロット対応金型・簡易金型 |
|---|---|
| 成形品 | 射出成形 |
| 試作モデル | アルミ・プラスチック |
| 金型設計 | NCデータ作成・3Dデータ作成 |
設備について
ダイスでは更なる低価格・短納期・高品質を実現するため、最新鋭の設備投資に力を入れています。
お客様により満足いただき信頼関係を築けることが、弊社にとって大きなメリットと考えます。

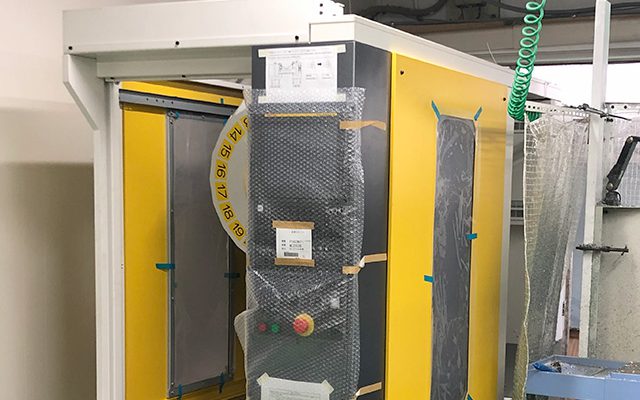

超高速マシニングセンター
ファナック製の超高速マシニングセンターです。特別仕様の”80,000～120,000回転”（通常は5,000～8,000回転）で、可動域は900×400。切削加工をするスピードが導入前の3～5倍で、大幅な納期短縮を実現しました。また、切削面が鏡面になり加工跡がほとんど残らないので、アクリルやポリカーボネート(PC)等の透明な成形品に最適で、意匠面のケース関係等でも有効です。

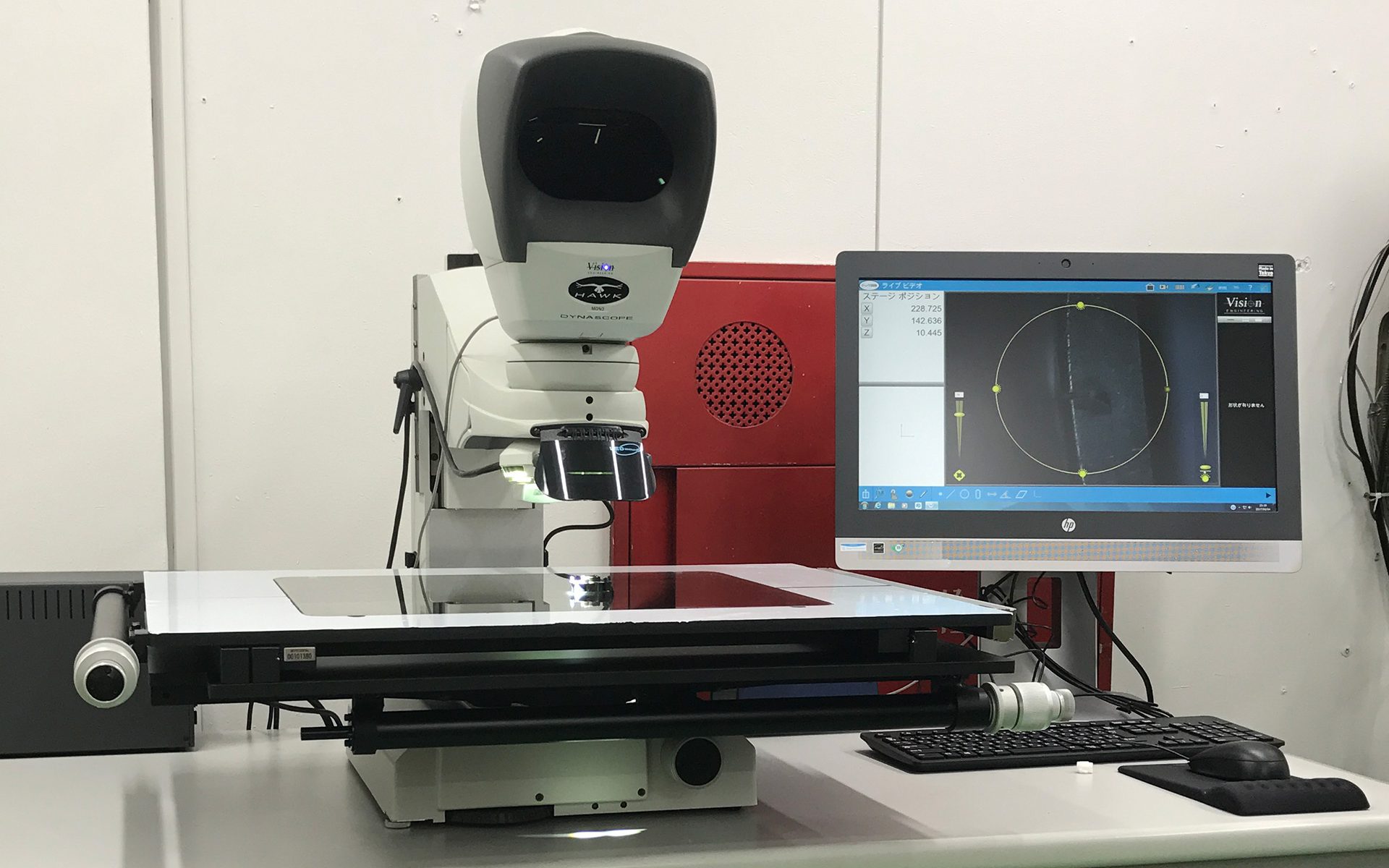

測定機（ホーク 非接触測定システム）
高精度３軸非接触測定システムで成形品の寸法測定を行い、品質保証をお約束いたします。
成形品の納品と同時に、こちらの測定機で測定した「寸法検査測定書」を添付しますので、±の公差寸法NG等は一目で判断いただけます。
納品までの流れ
| ヒアリング | 製品仕様、図面（２Ｄ・３Ｄ）の有無、使用する用途・材料などをお伺いします。 金属部品の樹脂化・ハイブリット化等の素材転換に関するご質問、部品の改良・複雑な形状の試作・工程合理化など、どのようなこともまずはご相談ください。 |
|---|---|
| 見積提出 | ヒアリング内容から見積作成・提出します。 |
| 金型設計 | ご注文後、金型を設計します。加工上のノウハウから最適な形状を提案させていただきます。量産を見込んだ加工方法により、この段階で量産時に起こりうるトラブルを事前に解消できます。ご要望により3D-CAD化や形状確認を行います。 |
| 金型製作 | 金型仕様書に承認をいただければ、簡易金型（試作金型）を製作します。 独自のアルミ材加工技術により、短納期での提供のほか、大幅なコストダウンが 可能となりました。 |
| 成形品試作 | 簡易金型（試作金型）が完成次第、プラスチック成形品の試作を行います。 仕様通りとなっているか詳細まで確認し寸法チェックを行います。 |
| 量産・納品 | 精度チェックを通ればプラスチック成形品を量産・納品いたします。 |
ご発注から7～10日で納品いたします。
製作事例（一例）
納期、単価は目安です。製品仕様により異なります。
- 大きさ
- 100ｘ60
- 材質
- PC（透明）
- 納期(金型)
- 2週間
- 納期(製品)
- 4日
- 単価(金型)
- 35万円
- 単価(製品)
- 200円／個
透明度を出す為、精密ミガキ。上下割り
- 大きさ
- 140ｘ40
- 材質
- ABS（メッキ対応用）
- 納期(金型)
- 3週間
- 納期(製品)
- 1週間
- 単価(金型)
- 55万円
- 単価(製品)
- 600円／個
メッキ処理後、シルク印刷。上下割り
- 大きさ
- 250ｘ300
- 材質
- PBT ガラス60%含
- 納期(金型)
- 30日
- 納期(製品)
- 3日
- 単価(金型)
- 120万円
- 単価(製品)
- 800円／個
耐熱製品の為ガラスが60%入っています。落下しても割れません。 インサート品ｘ6

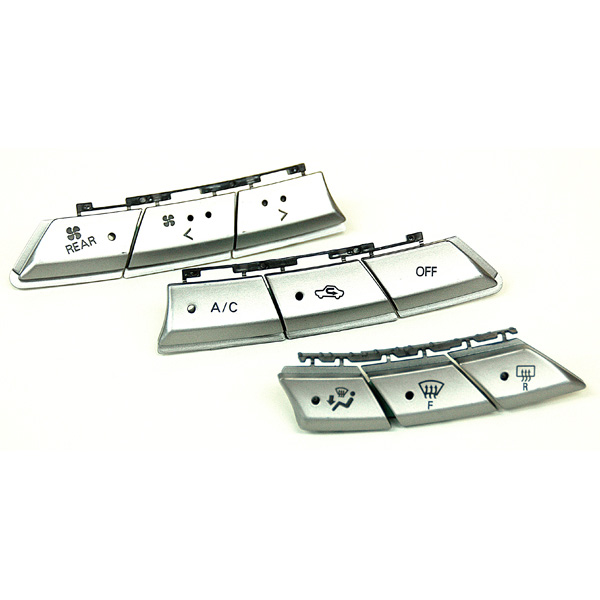

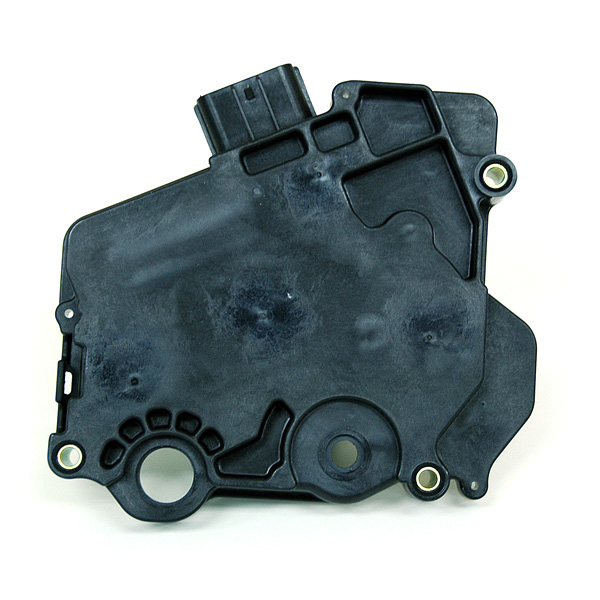

主要な製作事例
| 自動車関係 | カーナビ、メーター関係、オーディオ、シートベルト、各種スイッチ 他 |
|---|---|
| 医療関係 | 体温計、血圧計、医療機器、薬剤計量ケース 他 |
| 家電 | エアコン、携帯電話、wifi機器、パソコン関連部品、マウス、イヤホン、OA機器 他 |
| 建築関係 | 住宅建材パーツ |

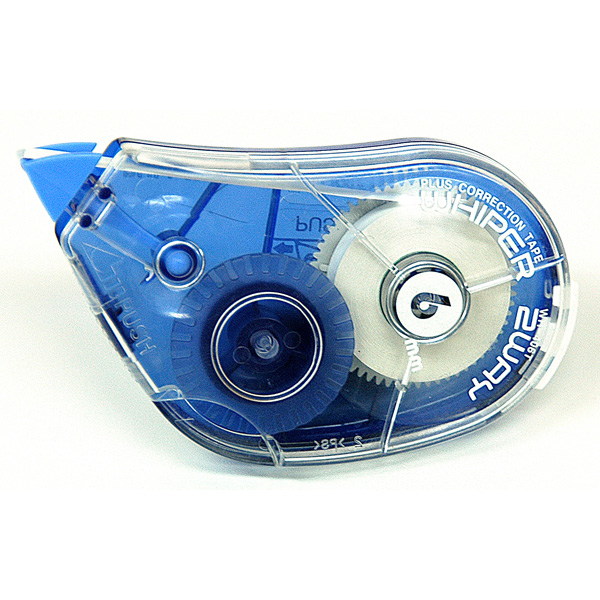

| その他 | ルアー、リール等の釣り具、消臭剤ケース、修正テープ、あらゆるプラスティックケース可 |
技術担当者
多数おります中の代表的な社員をご紹介します。
（入社歴35年の大ベテラン）
仕事はオールマイテイですが特にMC加工とキャドを担当
いつも笑いが途絶えないぐらいの愉快で温厚な性格でお客様にも大変好かれています
（入社歴 10年）
金型歴としては25年になります
以前は他社で20名ほどの会社のリーダーをしており５トン以上の大型金型も製作していました
仕事に対する段取りも抜群 早さと正確さは社内一番
（入社歴 25年）
いつも冷静な判断で物事を進める性格で主な担当は成形品の寸法測定と品質管理
社内からはNG品を出さないという信念に燃えておりますのでお客様からの信用も厚いです
よくあるご質問
- 簡易金型は量産金型と何が違うの？
量産金型は何十万ショットの成形に耐えられるよう、硬度の高い材質で金型を製作します。
そのぶん加工に期間やコストがかかり、試作や小ロットで使用するには「物が良すぎる」金型です。
簡易金型はアルミで金型を製作するので加工がしやすく、期間とコストが大幅に削減できます。
量産金型に比べて耐用ショット数が減りますが、試作目的や小ロットにはちょうど良い金型です。
ただし、小ロットであっても、寸法公差の指定が多いもの、機構部分で使用するような高精度を求められる部品には不向きです（例：公差0.001）。- 簡易金型って安いの？
製品に求める「精度」と製作する「数量」によって変わります。
10000個までの小ロットであれば、量産金型や3Dプリント、切削に比べて安くなる場合が多いです。
逆に10個までの極小ロットであれば3Dプリントや切削での製作の方が金型が不要なので安くなりますし、何十万といった大ロットですと、簡易金型では耐用できませんので量産金型となります。
少量であっても高い精度を求められる製品であれば簡易金型の出番となります。- 寸法公差は金額に影響しますか？
はい。ダイスでは寸法公差の指定が多い製品や、形状が複雑な製品も当社で一貫しており管理コストが抑えられる分、比較的コストを抑えたお見積りができますが、あまり精度を求められない製品や、ほとんど基本形状で対応可能な製品よりは高くなります。試作品の用途等をご相談いただければ、最適な形状をご提案しお安くなる場合もありますので、ご相談ください。
- 見積りに3Dデータは必要ですか？
3Dデータのご提出をお願いします。
データが無い状態ですと概算となったり御見積金額が高くなりますので、まずはご相談いただきヒアリングをさせていただければと思います。- どんなファイル形式でデータを渡せばいいですか？
3Dデータであれば「IGES」「STP」、2Dデータであれば「DXF」に対応しております。
成形品の寸法保証のため、3Dデータと2Dデータを併せてお送りください。- 1個からでも頼めますか？
はい、承ります。
量産される場合、回数を分けて注文いただくと、まとめてのご注文よりも単価が上がりますのでご承知おきください。また、製作ロット数が10個未満と少なく、高精度を求められない場合は、3Dプリントや切削での製作の方がお安くなります。
