製作事例
複雑な形状や特殊な材質もお任せください。
当社では各メーカーの多品種小ロット商品から試作・開発・製品等、皆様ご存知の商品から小物部品関係まで数々の製品を作り出してまいりました。
複雑な形状や特殊な材質など、多様な製品製作の事例があります。端子やカラーナットなどを含むインサート成形、2色成形、極小サイズ、ガラス多含有のPBT成形品など、お任せください。
自動車部品
自動車部品（カーナビ部のカバー）
- 大きさ
- 400ｘ230
- 材質
- PC/ABS
- 納期(金型)
- 35日
- 納期(製品)
- 5日
- 単価(金型)
- 150万円
- 単価(製品)
- 1,000円／個
自動車部品（エンジンカバー）
- 大きさ
- 350ｘ250
- 材質
- PBT ガラス60%含
- 納期(金型)
- 30日
- 納期(製品)
- 6日
- 単価(金型)
- 140万円
- 単価(製品)
- 1,600円／個
8方スライド。ガラス多含有の為、射出成形できる限度品になります。
自動車部品（大型自動車のドアー部分）
- 大きさ
- 400ｘ300
- 材質
- PC/ABS
- 納期(金型)
- 30日
- 納期(製品)
- 7日
- 単価(金型)
- 160万円
- 単価(製品)
- 1,200円／個

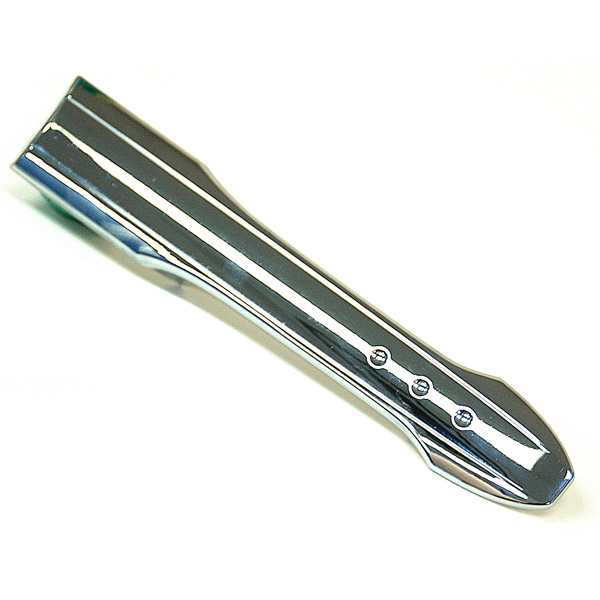

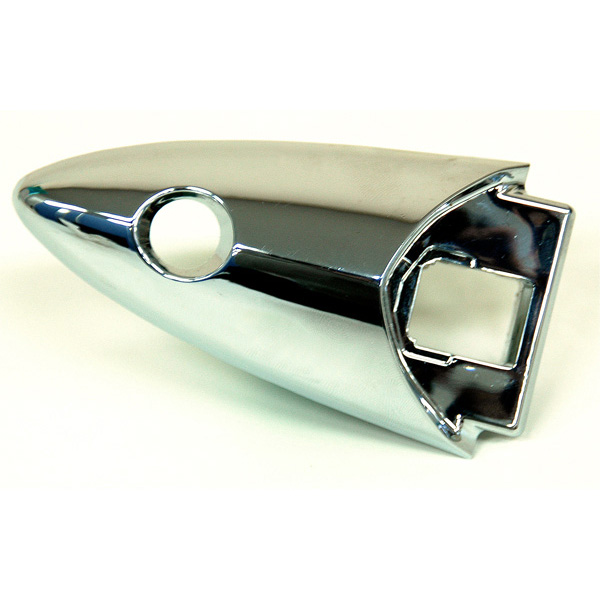

自動車部品（ドアーの引き手部品）
- 大きさ
- 300ｘ60
- 材質
- PC/ABS
- 納期(金型)
- 3週間
- 納期(製品)
- 5日
- 単価(金型)
- 60万円
- 単価(製品)
- 400円／個
メッキ品の為、キャビはNAC80使用。クロームメッキ処理
自動車部品（運転席前の調整レバー）
- 大きさ
- 140ｘ40
- 材質
- ABS（メッキ対応用）
- 納期(金型)
- 3週間
- 納期(製品)
- 1週間
- 単価(金型)
- 55万円
- 単価(製品)
- 600円／個
メッキ処理後、シルク印刷。上下割り

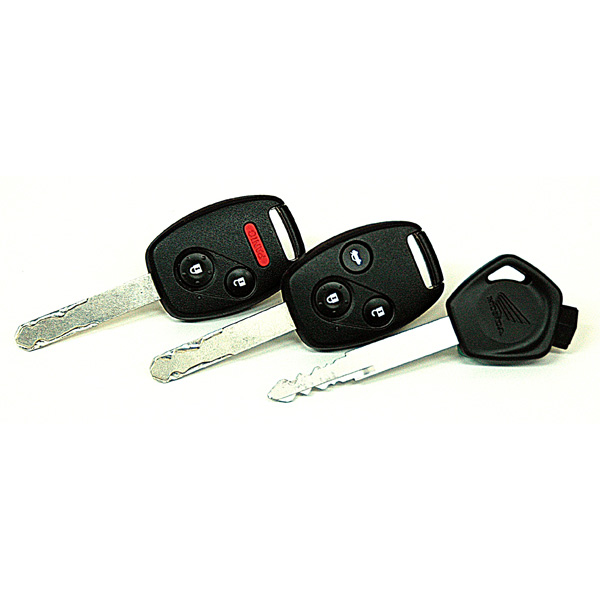

車輛部品（キー）
- 大きさ
- 120ｘ60
- 材質
- PC ガラス入
- 納期(金型)
- 3週間
- 納期(製品)
- 3日
- 単価(金型)
- 30万円
- 単価(製品)
- 300円／個
モールド成形。シルク印刷

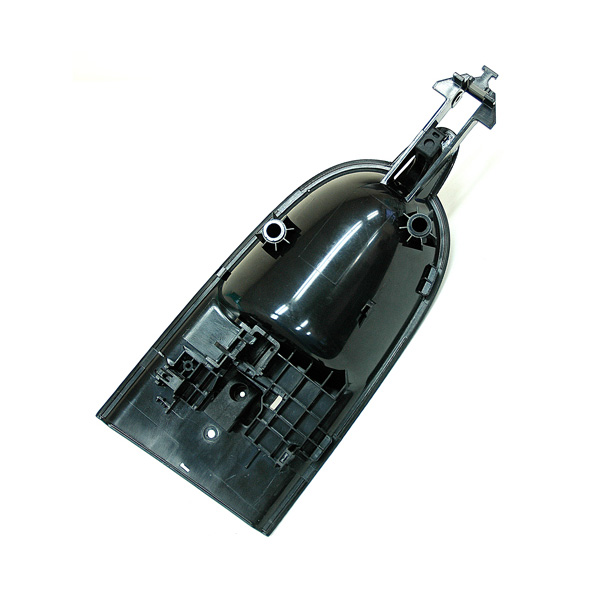

自動車部品（ドアーの引き手部分）
- 大きさ
- 150ｘ90
- 材質
- ABS（メッキ対応）
- 納期(金型)
- 4週間
- 納期(製品)
- 1週間
- 単価(金型)
- 45万円
- 単価(製品)
- 400円／個
メッキ製品の為、コアは鋼材で、キャビはアルミ合金材

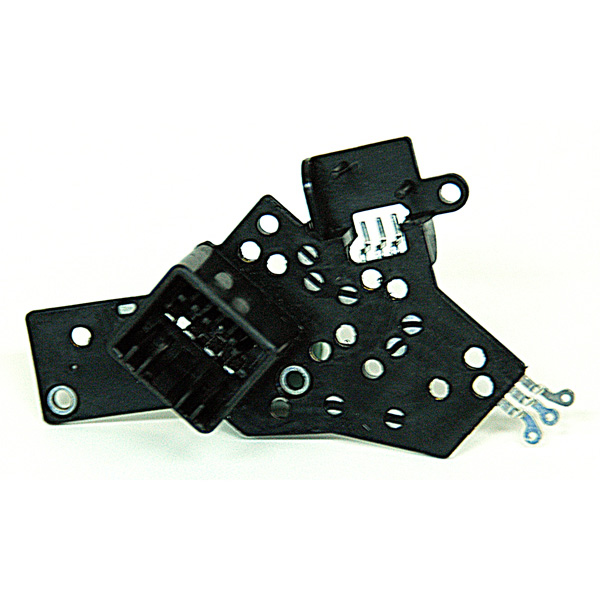

自動車部品（ハンドル調整部品）
- 大きさ
- 220ｘ160
- 材質
- PBT ガラス30%含
- 納期(金型)
- 5週間
- 納期(製品)
- 1週間
- 単価(金型)
- 70万円
- 単価(製品)
- 1,200円／個
インサート成形後にモールド成形

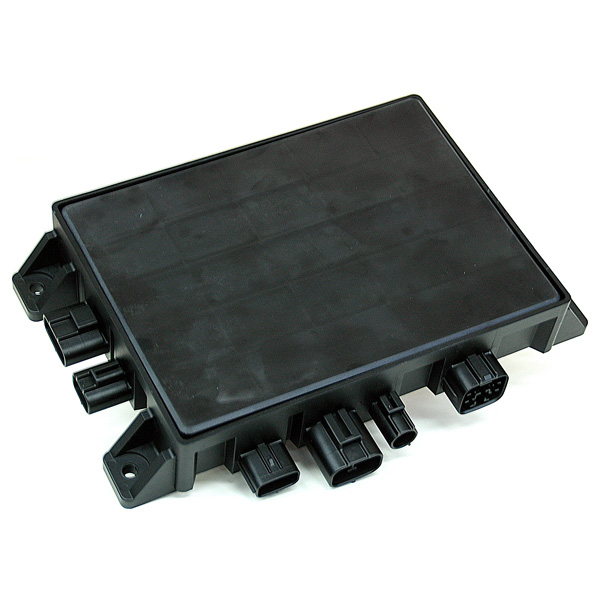

自動車部品（エンジンカバー）
- 大きさ
- 250ｘ300
- 材質
- PBT ガラス60%含
- 納期(金型)
- 30日
- 納期(製品)
- 3日
- 単価(金型)
- 120万円
- 単価(製品)
- 800円／個
耐熱製品の為ガラスが60%入っています。落下しても割れません。 インサート品ｘ6

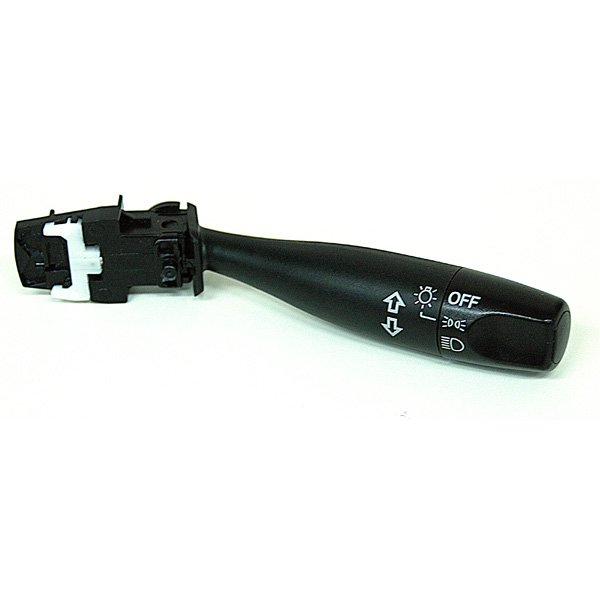

自動車部品（ワイパーを調整するレバー）
- 大きさ
- 210ｘ60
- 材質
- ABS
- 納期(金型)
- 3週間
- 納期(製品)
- 2週間
- 単価(金型)
- 60万円
- 単価(製品)
- 700円／個
細長い形状のためスライドはエアー抜き。印刷も行いました。

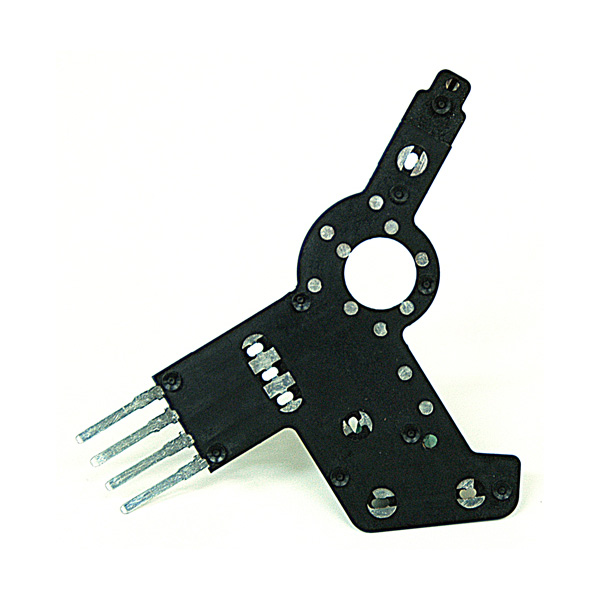

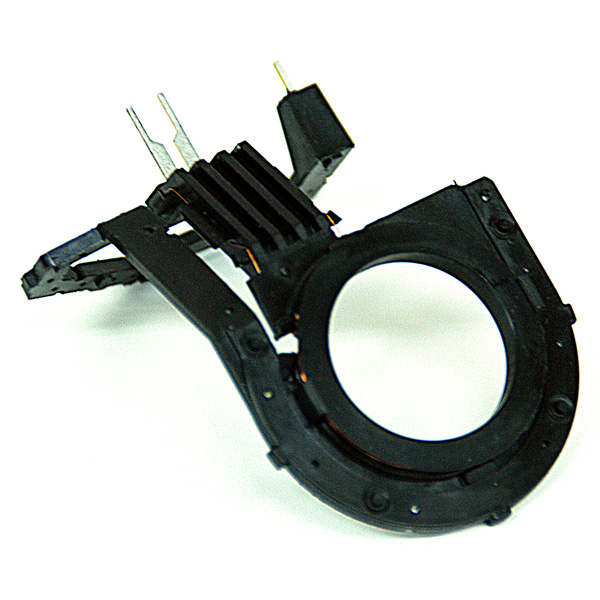

自動車部品（ハンドル調整部品）
- 大きさ
- 180ｘ160
- 材質
- PBT ガラス30%含
- 納期(金型)
- 4週間
- 納期(製品)
- 1週間
- 単価(金型)
- 40万円
- 単価(製品)
- 300円／個
インサート成形（5種類のインサート品を入れて成形）。2方スライド

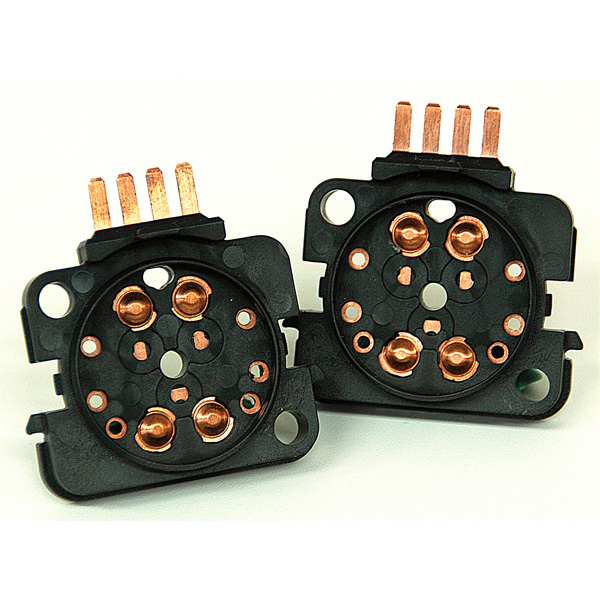

自動車部品
- 大きさ
- 150×90
- 材質
- PBT ガラス30%含（高熱対応機器）
- 納期(金型)
- 3週間
- 納期(製品)
- 1週間
- 単価(金型)
- 48万円
- 単価(製品)
- 600円／個
インサート成形（4種類のインサート品を入れて成形）。4方スライド
自動車部品（走行距離測定部品）
- 大きさ
- 200×100
- 材質
- PC ガラス20%含
- 納期(金型)
- 4週間
- 納期(製品)
- 1週間
- 単価(金型)
- 60万円
- 単価(製品)
- 800円／個
モールドインサート成形（2種類のインサート品）。3方スライド
事務用機器

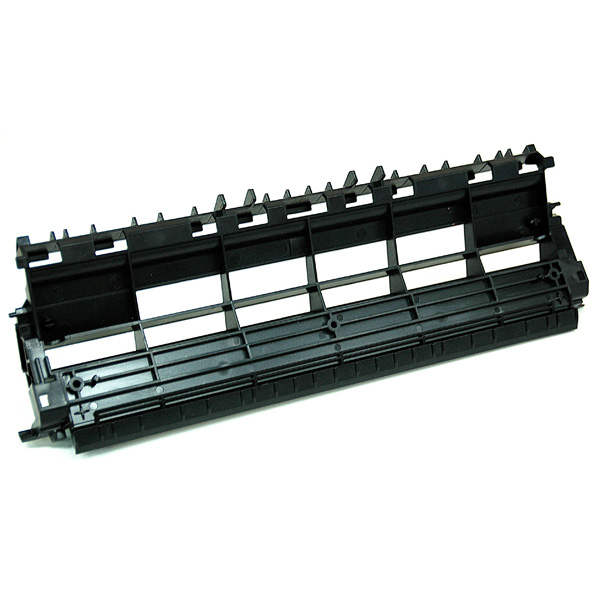

事務用機器（FAXの用紙巻取部品）
- 大きさ
- 450ｘ250
- 材質
- PC/ABS
- 納期(金型)
- 35日
- 納期(製品)
- 6日
- 単価(金型)
- 165万円
- 単価(製品)
- 1,200円／個
8方スライド
事務用機器（FAXの用紙巻取部品）
- 大きさ
- 450ｘ250
- 材質
- PC/ABS
- 納期(金型)
- 35日
- 納期(製品)
- 6日
- 単価(金型)
- 185万円
- 単価(製品)
- 1,400円／個
事務用機器（コピーの部品）
- 大きさ
- 210ｘ440
- 材質
- PC/ABS
- 納期(金型)
- 30日
- 納期(製品)
- 5日
- 単価(金型)
- 110万円
- 単価(製品)
- 700円／個
4方スライド
家電関係・通信機器

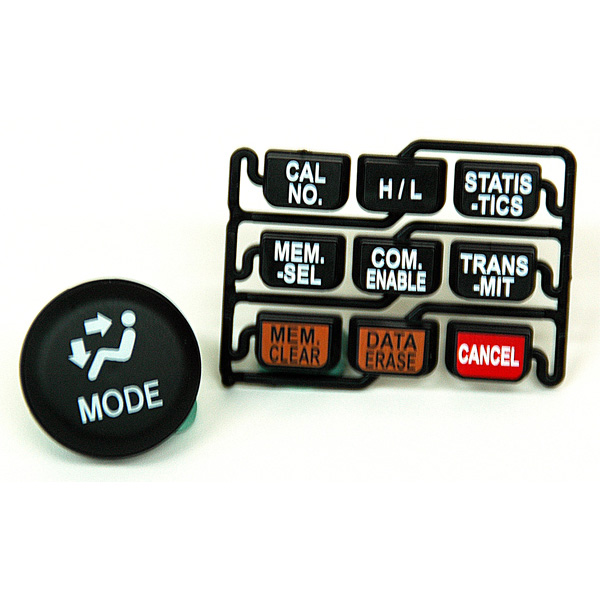

パソコン用関連部品
- 大きさ
- 100ｘ70
- 材質
- ABS（着色材）
- 納期(金型)
- 4週間
- 納期(製品)
- 1週間
- 単価(金型)
- 65万円
- 単価(製品)
- 400円／個
成形後にシルク印刷

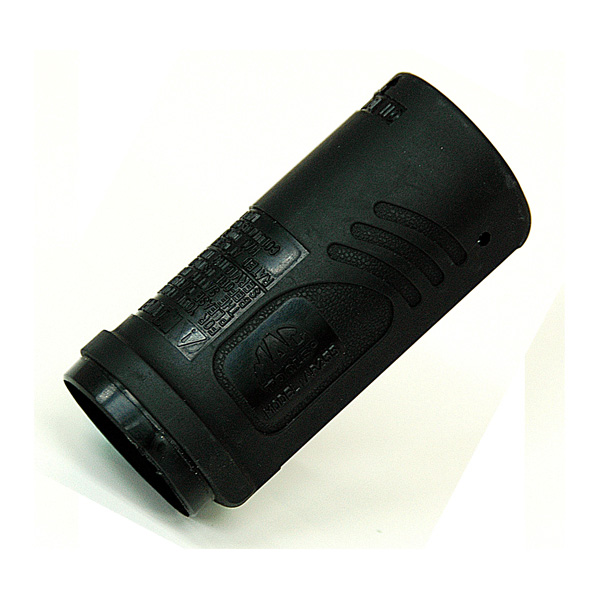

家電関係
- 大きさ
- 120ｘ50Φ
- 材質
- エラストマ（ゴム）で硬度は60°
- 納期(金型)
- 4週間
- 納期(製品)
- 5日
- 単価(金型)
- 60万円
- 単価(製品)
- 300円／個
エラストマなので無理抜き可能。4方スライド

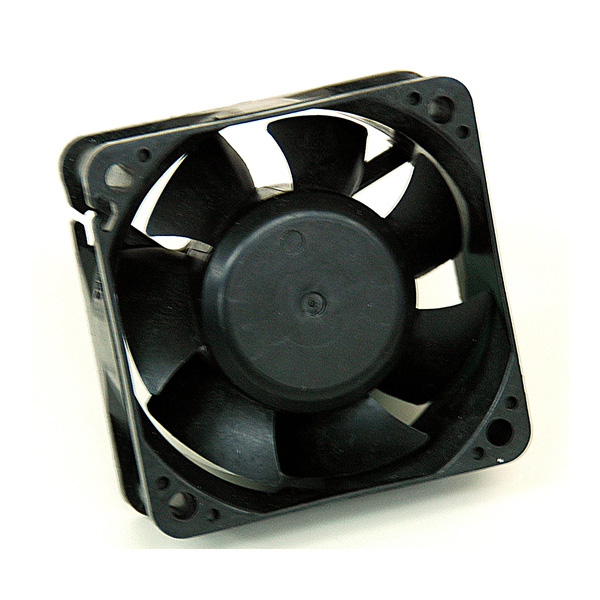

家電関係（パソコン内部の超小型ファン）
- 大きさ
- 40ｘ40
- 材質
- PBT ガラス30%含
- 納期(金型)
- 30日
- 納期(製品)
- 6日
- 単価(金型)
- 80万円
- 単価(製品)
- 450円／個
スクリュー部分があるので製体的にはかなりの高度技術が必要

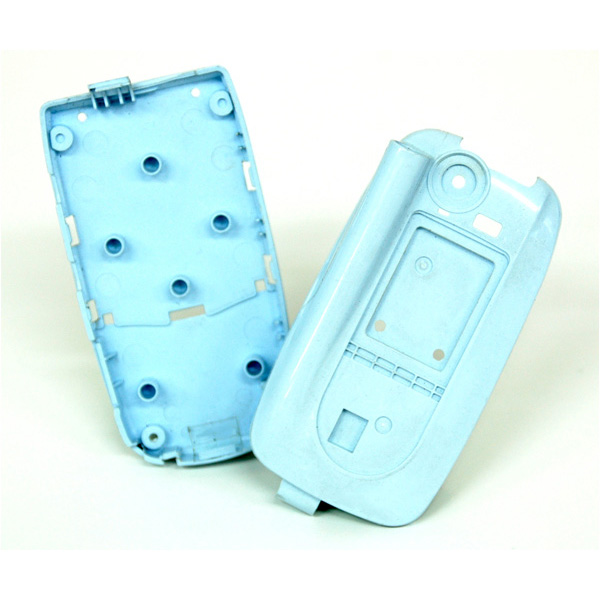

通信機器（携帯電話の上下カバー）
- 大きさ
- 90ｘ180
- 材質
- PC（着色）
- 納期(金型)
- 20日
- 納期(製品)
- 5日
- 単価(金型)
- 1セット 80万円
- 単価(製品)
- 1セット 480円／個
着色材料使用。4方割り
その他

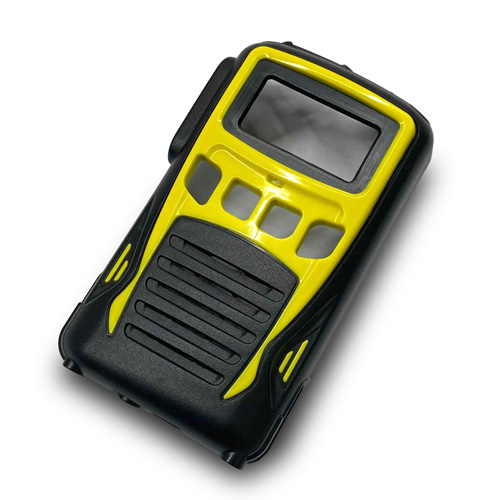

放射能感知機器
- 大きさ
- 140ｘ70
- 材質
- PC（着色材）
- 納期(金型)
- 3週間
- 納期(製品)
- 5日
- 単価(金型)
- 80万円
- 単価(製品)
- 500円／個
モールド成形（黄色部と黒色部分を2色成形）
文房具（修正テープ）
- 大きさ
- 100ｘ60
- 材質
- PC（透明）
- 納期(金型)
- 2週間
- 納期(製品)
- 4日
- 単価(金型)
- 35万円
- 単価(製品)
- 200円／個
透明度を出す為、精密ミガキ。上下割り
メッキ厚み計測定部品
- 大きさ
- 80ｘ40
- 材質
- ABS
- 納期(金型)
- 3週間
- 納期(製品)
- 1週間
- 単価(金型)
- 35万円
- 単価(製品)
- 300円／個
ジョイント部が切れないように肉厚の変化で調整
- 大きさ
- 50ｘ60
- 材質
- PBT ガラス30%含
- 納期(金型)
- 3週間
- 納期(製品)
- 4日
- 単価(金型)
- 40万円
- 単価(製品)
- 400円／個
真鍮とのモールド成形。2方スライド
